Описание
Кабели ААБл-10 3х120 могут быть использованы в энергосетях переменного напряжения имеющих заземленную нейтраль и в энергосетях постоянного напряжения. При этом номинальное напряжение тока кабелей подобного типа в энергосетях постоянного напряжения не должно быть выше чем номинальное напряжение тока при работе в энергосетях переменного напряжения больше, чем в два с половиной раза.
По виду изоляции кабельной оболочки ААБл 10 бывают с изоляцией, выполненной из пластмассы в пластмассовой или металлической оболочке; кабели марки с пропитанной специальной изоляцией, выполненной из электротехнического сорта бумаги в металлической оболочке;
кабели марки с изоляцией из резины в пластмассовой, резиновой или металлической оболочке.
Устройство кабелей ААБл-10 3х120 со специальной изоляцией, выполненной из электротехнической бумаги (БПИ) обязательно должно включать в себя металлическую оболочку.
Кабели со специальной изоляцией, выполненной из бумаги в оболочке из свинца разрешается прокладывать (монтировать) в сырых грунтах, кроме того, при условии наличия специальных защитных покровов, и под водой.
При производстве кабелей ААБл-10 3х120 с изоляцией из шитого полиэтилена для защиты от радиального проникновения влаги приходится применять особый металлический слой из алюминиево-полимерной ленты или применять свинцовую или алюминиевую оболочки. В случае если, такой кабель одножильный (на территории РФ производится промышленностью только такой), то данное устройство не допускает использование стальных защитных покровов в кабеле, и соответственно, прокладка (монтаж) кабелей подобного типа возможна только в траншеях или каналах различного назначения с установкой дополнительной защиты от механического повреждения кабеля.
Кроме того, преимуществом промышленно выпускаемого силового кабеля с БПИ является то, что они производятся с бронированным покровом из стальных лент или специальных проволок, защищающих кабель от повреждения при монтаже (прокладке) или эксплуатации и применения. При этом кабели имеют токопроводящие проводники (жилы) секторной формы, что способствует существенному уменьшению габаритов изделия, в сравнении с кабелями, имеющими проводники (жилы) круглой формы.

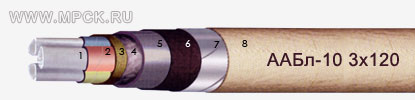

Конструкция
- Проводящий ток алюминиевый проводник
- Бумажная изоляция изолирующая друг от друга жилы кабеля
- Поясная изоляция из бумаги пропитанной маслянистым составом
- Экранированный слой
- Алюминиевая трубка
- Обвертка из поливинилхлорида
- Слой стальных лент
- Внешний шланг из поливинилхлорида
