Область применения
Кабели СБПБбШп, СБПБбШв предназначены для установок железнодорожной сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50 Гц или напряжением 700 В постоянного тока.
Технические данные
| Номинальное напряжение, В | 380 |
| Температура окружающей среды при эксплуатации, °С: | |
| для кабелей марки СБПБбШп | от — 50 до + 60 |
| для кабелей марки СБПБбШв | от — 40 до + 60 |
| Минимальный радиус изгиба, диам. кабеля | 12 |
| Кабели прокладываются при температуре, ºС | не ниже -15 |

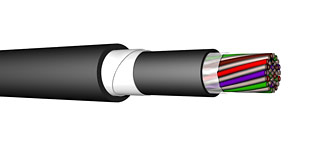

Конструкция
Жила — медная.
Изоляция — полиэтилен.
Поясная изоляция — ПЭТФ пленка.
Защитный покров:
Броня — стальные оцинкованные ленты.
Защитный шланг — в кабелях марки СБПБбШв — ПВХ пластикат, в кабелях марки СБПБбШп — полиэтилен.
| Число жил, сечение, мм² |
СБПБбШв | СБПБбШп | ||
|---|---|---|---|---|
| D, мм | g, кг | D, мм | g, кг | |
| 3х0.9 | 11.1 | 204 | 10.9 | 176.8 |
| 4х0.9 | 11.5 | 222 | 11.3 | 193.6 |
| 5х0.9 | 12 | 241.3 | 11.8 | 211.4 |
| 7х0.9 | 12.5 | 268.2 | 12.3 | 237 |
| 9х0.9 | 13.7 | 311.7 | 13.5 | 277 |
| 12х0.9 | 14.5 | 352.1 | 14.3 | 315.3 |
| 16х0.9 | 15.4 | 404 | 15.2 | 364.6 |
| 19х0.9 | 15.9 | 438.3 | 15.7 | 397.4 |
| 21х0.9 | 16.4 | 465.3 | 16.2 | 422.9 |
| 24х0.9 | 17.6 | 516 | 17.4 | 470.3 |
| 27х0.9 | 17.9 | 535.4 | 17.7 | 489 |
| 30х0.9 | 18.3 | 567.8 | 18.1 | 520.1 |
| 33х0.9 | 18.8 | 601.3 | 18.6 | 552.3 |
| 37х0.9 | 19.3 | 642.6 | 19.1 | 592.1 |
| 42х0.9 | 21 | 719.3 | 20.8 | 664 |
| 48х0.9 | 21.2 | 769.2 | 21 | 713.1 |
| 61х0.9 | 22.7 | 898.3 | 22.5 | 838.2 |
| 1х2х0.9 | 10.4 | 180.7 | 10.2 | 155.4 |
| 3х2х0.9 | 13.1 | 276 | 12.9 | 243 |
| 4х2х0.9 | 13.9 | 310.4 | 13.7 | 275.1 |
| 7х2х0.9 | 15.6 | 394 | 15.4 | 354.1 |
| 10х2х0.9 | 17.6 | 487.5 | 17.4 | 441.8 |
| 12х2х0.9 | 18.5 | 530.8 | 18.3 | 482.4 |
| 14х2х0.9 | 19.4 | 579.4 | 19.2 | 528.7 |
| 19х2х0.9 | 21.3 | 697.8 | 21.1 | 641.7 |
| 24х2х0.9 | 23 | 813 | 22.8 | 751.9 |
| 27х2х0.9 | 24.4 | 902.1 | 24 | 823.4 |
| 30х2х0.9 | 25.2 | 966.2 | 24.8 | 884.6 |
