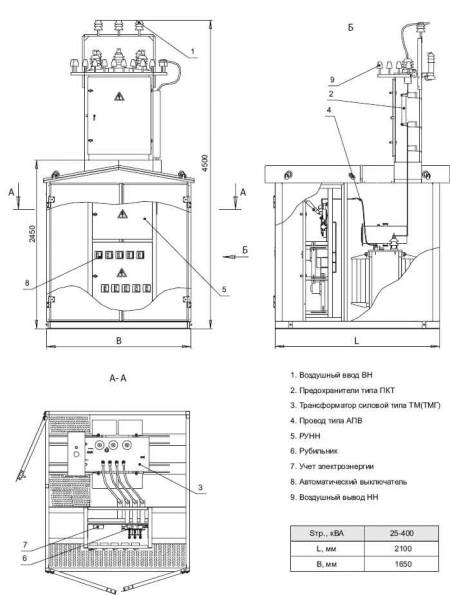

В данной компоновке отсутствует коммутационный аппарат в схеме высоковольтного ввода. Высоковольтный разъединитель типа РЛНД монтируется на ближайшей опоре воздушной линии электропередач и обеспечивает подключение-отключение высоковольтного ввода подстанции при отключенной нагрузке со стороны низкого напряжения с видимым разрывом цепи.

Защита трансформатора при данной компоновке осуществляется предохранителями ПКТ 101, 102, которые установлены в высоковольтном портале. В низковольтном отсеке устанавливается сборка РУНН, в которой расположен вводной рубильник и до 8 автоматических выключателей отходящих линий типа ВА 57-35 располагаемых вертикально в два ряда или разъединителей типа ARS.

Однолинейная схема главных цепей КТПН-Т 25…630 кВА.

Схема электрическая, принципиальная КТПН-Т 25…630 кВА.

План свайного фундамента КТПН -Т — 25…630/6 (10)/0,4 кВ.

План ленточного фундамента КТПН — 25…630/6 (10)/0,4 кВ.

Устройство внешнего контура заземления.

Опросный лист для заказа комплектной одно трансформаторной подстанции тупикового исполнения мощностью 25-630 кВА напряжением 6(10)кВ. Климатическое исполнение У1.

Чертежи и схемы
