Описание
Кабель АСБ-10 3х70 имеет отношение к группе силовых кабелей подобного типа с пропитанной специальной изоляцией, выполненной из элекртотехнического сорта бумаги. Кабель АСБ-10 3х70 рассчитан на работу с напряжением тока 10 кВ. «А» — обозначает «Алюминиевый». «С» — обозначает «Силовой». «Б» — обозначает «Бронированный».
Кабель АСБ-10 3х70 предназначается для передачи электрической энергии в стационарных устройствах и энергосетях с напряжением тока 1 кВ (АСБ-1), 6кВ (АСБ-6) и 10 кВ (АСБ-10), в дополнение к распределению электрической энергии. Расчётная частота работы сети для кабеля АСБ: 50Гц. При этом кабель АСБ-10 3х70 может работать с постоянным напряжением тока, превышающим переменное напряжение тока до двух с половиной раз.
Кабель АСБ-10 3х70 может работать в траншеях различного назначения (траншея — прокладка (монтаж) в земляном грунте) со средней коррозийной интенсивностью, только в случае, если блуждающие токи отсутствуют, и без нагрузки, могущей растянуть кабель, в противном случае он может работать только лишь в различного назначения траншеях с низкой коррозийной интенсивностью.
В данном кабеле в качестве брони применяется свинец, дополнительная металлическая защита кабеля, от повреждений механического характера, полученных во время монтажа и эксплуатации и применения. Эксплуатация данного кабеля обычно продолжается не больше 30 лет с момента выпуска.

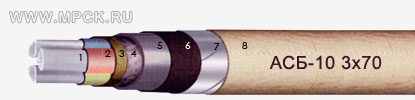

Конструкция
- Токопроводящая жила из алюминия
- Пропитанная бумажная изоляция
- Поясная бумажная изоляция
- Экранированный слой
- Алюминиевая оболочка
- ПВХ слой
- Стальная броня
- Наружный покров
