силовой кабель ААБЛ 3х70
Трехжильный кабель ААБл 3х70 с диаметром жилы 70 кв.мм. на напряжение 1, 6, 10кВ. В бумажной изоляции. ГОСТ 18410-73


Описание

Силовой кабель ААБл 3х70 производятся различных сечений и для различного напряжения, в зависимости от целей применения, с изоляции и предназначаются для распределения электрической энергии в силовых и осветительных энергосетях для стационарной и нестационарной прокладки (монтажа) на открытом воздухе, а также внутри закрытых помещений, а кабеля некоторых марок — для скрытой проводки внутри строительных конструкций и под штукатуркой.

Кабели ААБл 3х70 также широко применяются для подключения к питанию различных электродвигателей, разнообразной бытовой, промышленной, лабораторной, переносной аппаратуры, а также электроинструмента и приборов.

Кабель ААБл 3х70 изготавливают на переменное напряжение тока 380, 660, 1100 В и больше. По числу проводящих электрический ток жил (проводников) кабеля производятся промышленностью одно-, двух-, трех-, четырех- и многожильными.

Сплошные секторные проводники кабеля имеют несколько большую жесткость, чем скрученные. Кроме того, повышается трудоемкость монтажа кабелей подобного типа, сделанных из таких жил (проводников). Однако, главным образом, все такт жесткость кабеля определяется все-же, сырьем и конструктивными особенностями оболочки.

Изоляция кабеля ААБл 3х70 состоит из лент кабельной специальной бумаги, пропитанной маслоканифольным композитным составом. В кабелях с напряжением тока 1-10 кВ каждая фаза изолируется по отдельности после чего, сверху них накладывается одна общая – так называемая поясная изоляция. Толщины фазной и поясных изоляции , выбираются из условий работы кабеля в штатном режиме, обеспечивая надежную его работу также и в аварийном режиме.

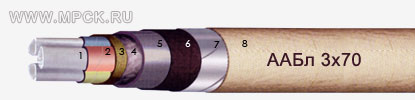

Конструкция

  1. Токопроводящий алюминиевый проводник
  2. Бумажная изоляция изолирующая друг от друга жилы кабеля
  3. Поясная бумажная изоляция пропитанная масляным компонентом
  4. Экранированный слой
  5. Алюминиевая трубка
  6. Обвертка из поливинилхлорида
  7. Слой стальных лент
  8. Внешний шланг из поливинилхлорида
